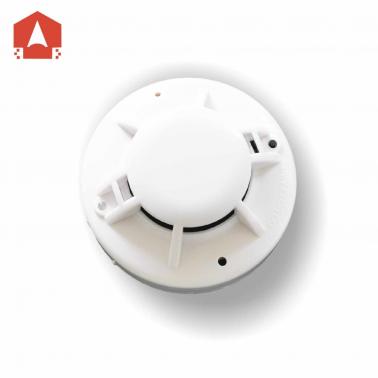

FT103多线非编码烟温复合探测器介绍

FT103多线非编码烟温复合探测器概述

多线型非编码烟温复合火灾探测器(以下简称探测器)适用于商场、宾馆、商店 、仓库、电机房等民用及工业场所的火灾预报警。探测器具有灵敏度高、稳定可靠、耗电小、美观耐用、使用方便等特点。

FT103多线非编码烟温复合探测器产品参数

• 供电电源：DC9V～DC28V

• 电流：静态电流 ≤60uA；报警电流 ≤30mA

• 工作温度：-10℃～+50℃

• 相对湿度：≤95%RH(40℃±2℃)

• 烟雾灵敏度：1.06±.26%ＦＴ.

• 报警温度级别：A1R（下限54℃，上限65℃，定温57℃）

• 符合标准：GB4715-2005，GB4716-2005

• 重量：155g

FT103多线非编码烟温复合探测器接线说明

• 探测器的端子4，3是电源输入端（接线时不用区分极性），其中端子2和端子3在探测器内部短连。

• 端子5用于屏蔽电缆屏蔽层的连接。

• 门灯可直接使用普通LED,探测器内部设有限流电阻。

• 终端电阻的大小，根据配接的多线控制器而定。

• 探测器需直接加24VDC测试时，必须加1KΩ的电阻限流。

• 底座接线完毕，将探测器按正确方向扣在底座上，压下后顺时针方向旋紧。接通电源即可工作。
